[閱讀筆記] Standard Deviations: Flawed Assumptions... - 第五章 資訊圖表失言 (Graphical Gaffes)

 第五章 資訊圖表失言 (Graphical Gaffes)

我的天哪/虛驚一場/讓他們吃蛋糕吧/有彈性的數線/將惡作劇翻倍/學生謊言/洋基隊的門票很划算/圖像的製作藝術

  1.  圖表錯覺 (美國諾貝爾科學獎得獎數):間隔區間不同會扭曲圖表

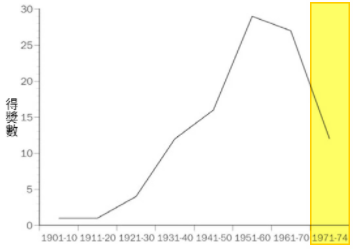

圖表一、得獎數大幅下降

因最後一段時間區間只累積四年,累計基準不同,造成得獎數萎縮的錯覺

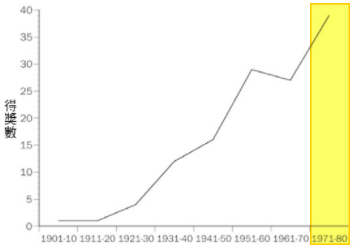

圖表二、得獎數持續成長

最後一個時間區間,一樣是 10 年後,與前面的計算基準一致,真相才被還原


  1. 圖表惡作劇:若在線形上選擇範圍較小的數值範圍,資料的起伏就會變大;相反地,若選擇範圍較大的數值範圍,資料的起伏就會被撫平。

當圖表左邊縱軸的起點是 10,000,可得到家庭收入成長遠高於 CPI 的結論

在家庭收入選擇較小的數值範圍 (10,000 ~ 50,000,不是從 0 開始),家庭收入線形的起伏就會變大,造成家庭收入成長曲線遠高於 CPI 的錯覺。

當圖表左邊縱軸的起點是 0,右邊縱軸從 40 開始,卻得到相反結論

當 CPI 選擇較小的數值範圍 (40 ~ 200),CPI 線型的起伏就會變大,造成 CPI 成長曲線高於家庭收入的錯覺。

應將家庭收入扣除通膨因素後,得出下圖的結論


  1. 圖表幻術

洋基球場的票價並未劇烈漲價

時間放縱軸、票價放橫軸,與我們平時的習慣有差異,導致我們一時看不出圖表含意。

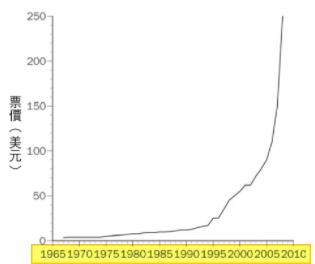

洋基球場的票價逐年劇烈漲價

將相同的資料,將上圖的縱軸與橫軸對調,即可得出相反的結論。


  1. 圖像製作的藝術

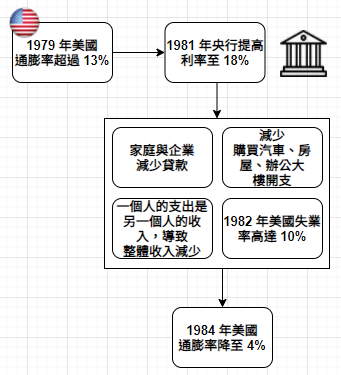

美國政府為降低通膨所採取的升息行動

因通膨而縮水的美元價值

由下圖可知 Carter 縮水狀況較溫和,Regan 縮水較多 (鈔票變小許多)

實際情況

  • 上圖缺少橫軸與縱軸,看不出起始點是否為 0。

  • Reagan 的鈔票是 Carter 的 1/4,但看起來價值似乎縮水 3/4。

  • Carter 任內的物價年成長率是 10.7%,然而 Regan 任內的物價年成長率為 3.7%,這樣的實際資訊與上圖所提供的資訊南轅北轍。


  1. 視覺化圖表不僅是一種藝術,更是為沒耐性的人帶來樂趣。有用的視覺化圖表可以準確且一致性地展示資料,協助我們理解;垃圾圖表則會分散注意力,使我們感到困惑與煩躁

  2. 垃圾視覺化圖表檢查清單

垃圾視覺化圖表檢查清單

  • 時間是否有放在縱軸,若有,將其調整至橫軸

  • 縱軸的數值區間是否一致,若不一致,圖形就不準確

  • 橫軸的數值區間是否一致,若不一致,圖形就不準確

  • 縱軸與橫軸起始值是否從 0 開始,選擇較小的數值範圍,會放大線型起伏
